توضیحات

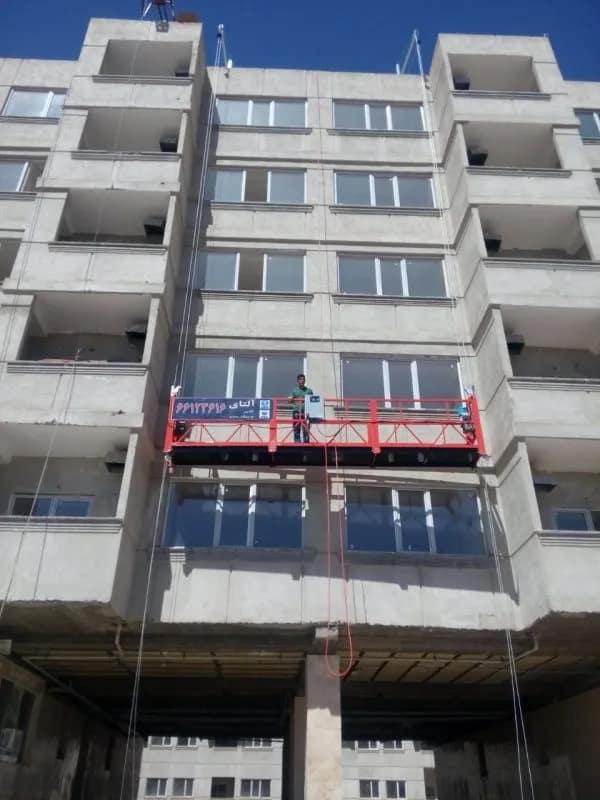

کلایمر ساختمانی در پروژه های ساختمانی و صنعتی است.
کلایمر ساختمانی . دارای قسمت های مختلفی است که به شرح زیر است:
1– وینچ های کشنده
وینچ های کشنده مهمترین بخش کلایمر ساختمانی می باشد. تامین کننده نیروی لازم را برای بالابری برعهده دارد.
موتورهای کشنده دارای تکنولوژی بالایی است. بخش های داخلی وینچ دارای مکانیزم های مختلف است. طراحی و ساخت این وینچ ها نیز شامل رعایت استانداردهای مرتبط با EN 1808 می باشد. سیستم های مختلف ایمنی در داخل وینچ استفاده می شود.

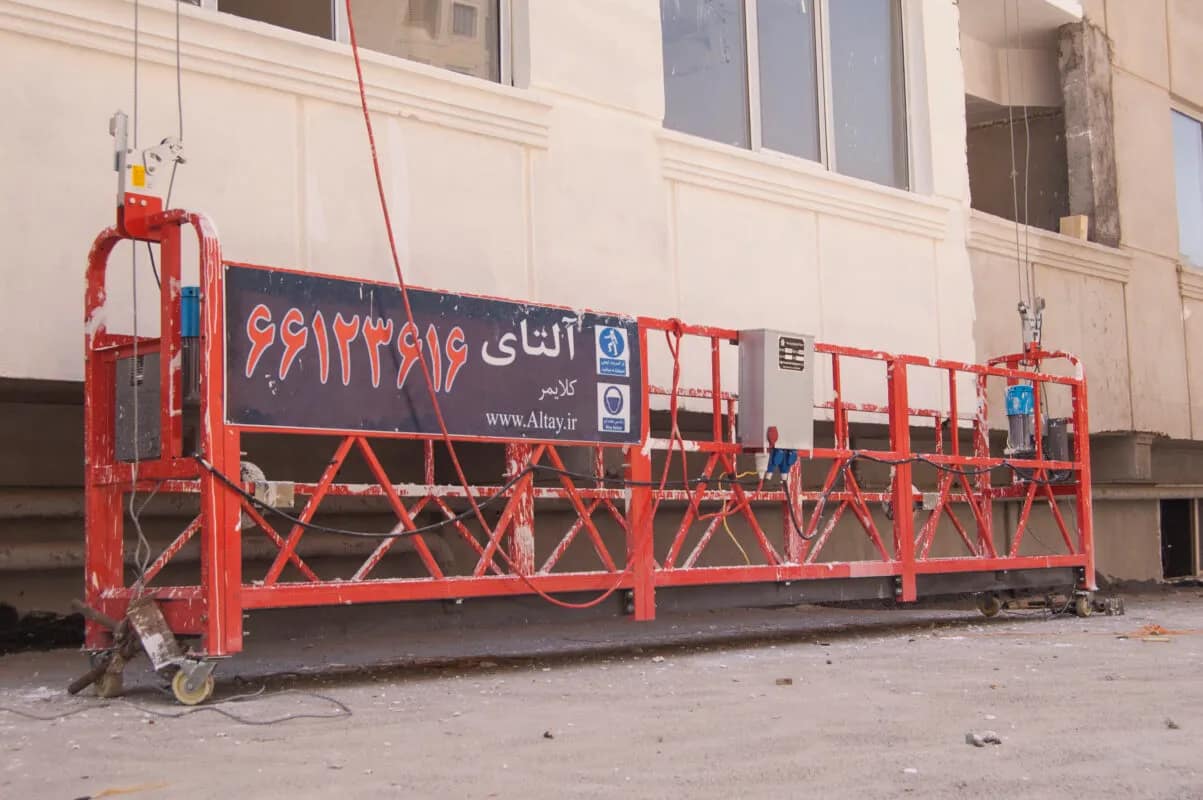

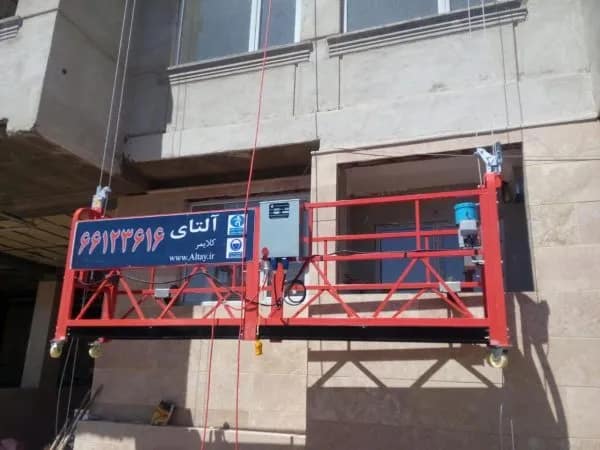

۲- کابین یا پلت فرمز قرار گیری کاربران
کابین های مدولار کلایمر. کابین های مدولار ساختار مدولار دارند و طول کابین قابل تنطیم است. طول پارت های مورد استفاده ترکیبی از قسمت های ۱ متری، ۲ متری و ۳ متری است. کابین مدولار این امکان را می دهد تا طول کابین تویط کاربر تنظیم شود.
در پروژه های ساختمانی عمدتا از کابین های ۶ متر که از سه پارت ۲ متری (۲+۲+۲) می باشد مورد استفاده قرار می دهند.

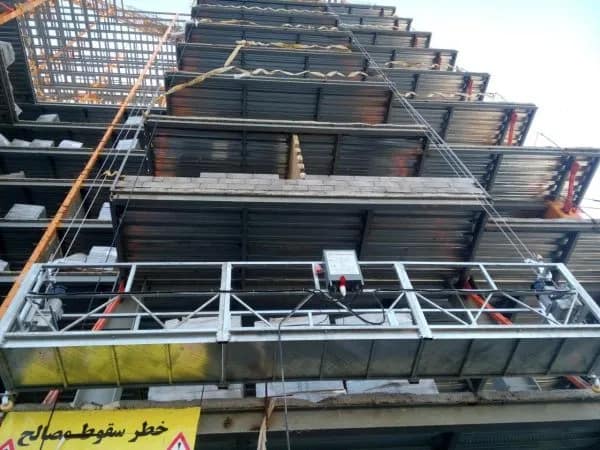

جنس این کابین های می تواند از فلز با روکش گالوانیزه، آلومینیوم ا استیل باشد. . این کابین ها، کاربرد بسیار گسترده ای داشته و می تواند در بسیاری از پروژه ها مورد استفاده قرار بگیرد. برای همین به صورت استاندارد، کلایمرهای پرتابل با این کابین تولید می گردند.
3- سازه های مهارکننده کلایمر”
سازه های فلزی برای تحمل وزن کابین و بار داخل آن می باشد. طراحی و ساخت این سازه ها کلایمرها به دلیل نقش آنها در ایمنی دستگاه از اهمیت بالایی برخوردار است.
استاندارد EN 1808 نحوه استفاده از سازه نگه دارنده راه تعریف کرده است. این سازه ها عمدتا به صورت پرتابل طراحی و ساخت می گردند. با استفاده از وزنه های تعادلی که دارند، وزن دستگاه را تحمل می کنند.
سازه های مهار کننده تلسکوپی کلایمر برقی”
سازه های نگه دارنده دارای کاربرد بسیار گسترده ای است. در بسیاری از کلایمرهای پرتابل از این نوع سازه های مهار کننده استفاده می کنند.
این سازه های مهار کننده شامل دو عدد سازه مهار کننده می باشد. با استفاده از وزنه های چدنی یا بتنی، وزن کاربران داخل کابین را تحمل می کنند. این سازه ها عمدتا به صورت رگلاژی طراحی و ساخت می گردند. در طراحی و ساخت این سازه ها موارد زیر از اهمیت بالایی برخوردار می باشد
قابلیت تنظیم طول بوم سازه. بوم سازه برای نصب سیم بکسل های دستگاه می باشد. با استفاده از تنظیم طول این بوم، می توان فاصله مناسب کابین را با دیوار تنظیم کرد. به دلیل بارهای خمشی و برشی وارد بر این بوم، رعایت اصول ساخت آن و ضریب ایمنی و کیفیت در آن از اهمیت بسیار بالایی برخوردار می باشد. عدم رعایت اصول طراحی، می تواند عواقب ناگواری را در پی داشته باشد.
پایه نگه دارنده جلویی. این پایه ها بار عمودی وارد از بوم را نگه داری می کنند.
وزنه های تعادل و پایه نگه دارنده آن. این وزنه ها از جنس بتن و یا چدنی تولید می گردند. وزن کلی وزنه ها با استفاده از محاسبات تعیین می گردد که در ست کلایمر در حدود 1000 کیلوگرم می باشد.
این سازه ها مجهز به چرخ های ترمز دار فشار قوی می باشد. در زیر سازه ها نصب می گردد و باعث جابه جایی آسان دستگاه در وجوه ساختمان می گردد. این سیستم باعث تبیت دستگاه و جلوگیری از حرکت دستگاه و باعث برداشتن بار از روی چرخ ها برای افزایش طول عمر آنها و افزایش ایمنی مورد استفاده قرار می گیرد.
4- سیستم های ایمنی کلایمر برقی
سیستم های کلایمر دارای سیستم های ایمنی متعددی می باشد که تضمین کننده ایمنی دستگاه در شرایط اضطراری می باشد. استفاده از سیستم های ایمنی متعدد جز الزامات استاندارد EN 1808 بوده و استفاده از ان سیستم ها، ایمنی کاربران داخل دستگاه را در شرایط بحرانی مانند بریدگی سیم بکسل اصلی، سقوط دستگاه و… می تواند تضمین نماید. از مهمترین این سیستم ها می توان به موارد زیر اشاره کرد
مزیت های اصلی سیستم ترمز اضطراری Block stop به شرح زیر می باشد.
عملکرد این سیستم ایمنی در کلایمر برقی دارای ضریب اطمینان بسیار بالایی است. به دلیل مکانیکی بودن آن و وابستگی بسیار کمتر به سایر بخش های عملکردی آسانسور ها ، از اطمینان بسیار بالایی برخوردار می باشد.
نیاز به تعمیر و نگه داری بسیار کمتری در مقایسه با دیگر سیستم های ایمنی مانند ترمز های حساس به سرعت دارد. تعمیر و نگه داری و سرویس این دستگاه بسیار آسان می باشد.
موارد عملکرد ترمز اضطراری Block stop کلایمر برقی عمدتا در یکی از شرایط زیر می تواند باشد:
پاره شدن سیم بکسل اصلی دستگاه کلایمرساختمانی . یکی از موارد مهم در ایمنی آسانسورهای کلایمر و کلایمرهای پرتابل، استفاده از سامانه ای می باشد. ترمز اضطراری در صورت پاره شدن سیم بکسل اصلی وارد عمل می شود و کابین را بر روی سیم بکسل مستقل ایمنی قفل می کند.
شکست یا ایراد اساسی در وینچ های کشنده کلایمر. بنا به هر دلیلی از جمله عیب در گیربگس حلزونی کشنده دستگاه، شکست پوسته چدنی بخش کشنده و…. که باعث شل شدن سیم بکسل کشنده گردد، ترمز اضطراری Block stop وارد عمل می شود و کل مجموعه دستگاه را بر روی سیم بکسل ایمنی قفل می نماید.
انحراف کابین کلایمر ساختمانی از حالت افق. در مواقعی که کابین کلایمرپرتابل، از حالت افق منحرف گردد و شیب آن به بیش از ۱۴ درجه برسد، سیستم ترمز Block stop وارد عمل می شود و دستگاه را قفل می نماید.
5- جعبه کنترل مرکزی جعبه کنترل در داخل کابین دستگاه قرار می گیرد و کاربران داخل کابین می توانند با استفاده از این جعبه کنترل، دستگاه را کنترل نمایند.
در داخل این جعبه از سیستم های مختلف ایمنی استفاده شده است. از مهمترین آنها می توان به موارد زیر اشاره کرد:
سوئیچ محدود کننده بالایی + قطعه تشخیص اضافه بار ، سیستم محدود کننده بار وارد بر موتورها، پریز تک فاز برای کاربری های داخل کابین ، کلید قطع کننده اضطراری، کلیدهای تنظیم وینچ های کلایمرها، کنترل بار و کنترل فاز. بسیاری از سیستم های ایمنی دیگر مرتبط با استانداردهای تدوین شده
مزیت های کلایمر ساختمانی ارائه شده توسط شرکت آلتای
1- کلیه قطعات مصرفی کلایمرهای ارائه شده برای بلندمدت تهیه شده و در کارگاه شرکت انبار شده است. لذا کلیه محصولات به مدت یک سال گارانتی و تامین قطعات آن به مدت 10 سال تضمین می گردد.
2- کلیه محصولات ارائه شده توسط شرکت آلتای دارای یک سال بیمه مسئولیت ملت می باشند و در قبال آن هیچ هزینه ای از مشتری دریافت نمی گردد.
3- پکیج کلایمرهای پرتابل برقی وارداتی می باشند و هیچ بخشی از آنها به صورت غیر استاندارد دستکاری یا ساخته نشده است.
4- کلیه محصولات دارای استاندارد CE اروپا و EN 1808 می باشد و کلیه الزامات استانداردهای بین المللی رعایت شده و کلیه محصولات با گواهی نامه های استاندارد ارائه می گردد.
5- کلیه سازه های فلزی، دارای روکش آبکاری گالوانیزه گرم کار Hot Galvanized می باشد و در نتیجه مقاومت بالایی در برابر رطوبت و خوردگی دارند.
6- سازه های مهارکننده دارای ساختار تلسکوپی می باشد.
7- سازه های بالای ساختمان دارای چرخ های فشار قوی و سیستم تثبیت کننده حرکت می باشند. سیستم تثبیت کننده حرکت، بار سازه ها را از روی چرخ ها جدا کرده و سازه های مهارکننده را تثبیت می کند.
8- نصب و راه اندازی و اموزش های پروژه مشتری و ارائه فیلم آموزشی و دفترچه راهنمای تکمیلی.
9- دارای سیستم کنترل پنل دستی برای کنترل دستگاه از بخش های مختلف کابین.
و…..
